光纤的线序颜色种类大全

浏览: | 2020-02-17 10:21
  目前拥有检测仪进行线序检测的用户越来越多,实际上该设备可测出光纤颜色,下面将对种类颜色归类帮助用户了解光纤线序颜色所包含的芯数类型。

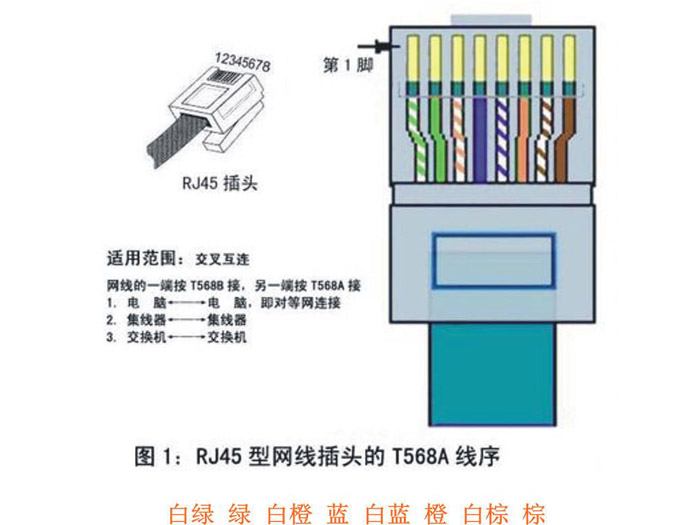

 光纤水晶头线序
  4芯的排序:蓝、橙、绿、棕。
  12芯的排序:蓝、桔、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿。
  16芯:
  《蓝/橙/绿/棕》×蓝
  《蓝/橙/绿/棕》×橙
  《蓝/橙/绿/棕》×绿
  《蓝/橙/绿/棕》×棕

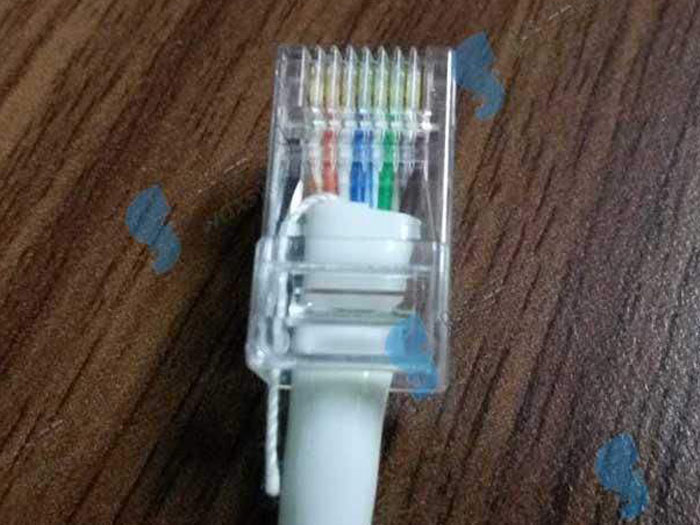

光纤连接头线序
  24芯:
  《蓝/橙/绿/棕/灰/白》×蓝
  《蓝/橙/绿/棕/灰/白》×橙
  《蓝/橙/绿/棕/灰/白》×绿
  《蓝/橙/绿/棕/灰/白》×棕
  有的光纤线序颜色是原色,红头/绿尾。
  通常48芯光纤,为四束管,每束管12芯光纤。
  管别为蓝,桔,绿,棕(或红起绿止)。
  纤芯颜色排序为:蓝,桔,绿,棕,灰,白,红,黑,黄,紫,粉红,青绿。

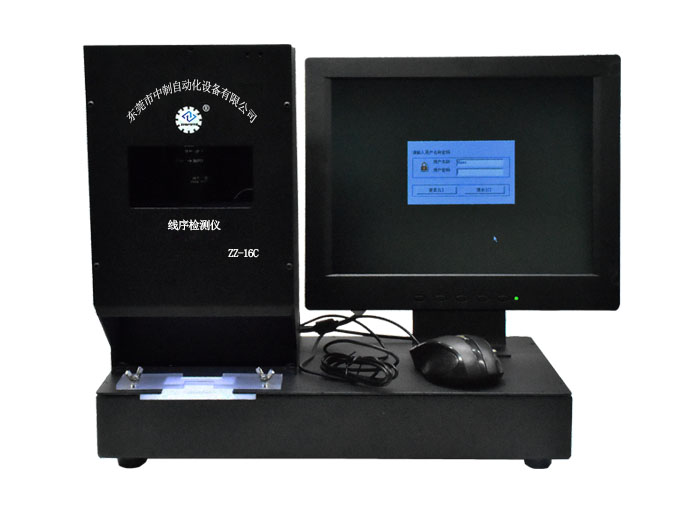

线序线束检测仪
  96芯通常有两类排序方式
  一种是每管8芯的,颜色依次为:蓝、桔、绿、棕、灰、白、红、黑;
  第二种是每管12芯的,排序方式为:蓝,桔,绿,棕,灰,白,红,黑,黄,紫,粉红,青绿。
  126的分管束色谱按12芯的蓝,桔,绿,棕,灰,白,红,黑,黄,紫,粉红,青绿分管。

  由此归类的种类说明可帮助用户更好地对光纤线序颜色有深刻印象与了解。
