如何正确查看网线线序?

浏览: | 2020-01-26 19:46
  网线制作方法有两种常见的标准,分别是EIA/TIA568A和EIA/TIA568B。两种标准对应的线序如下:

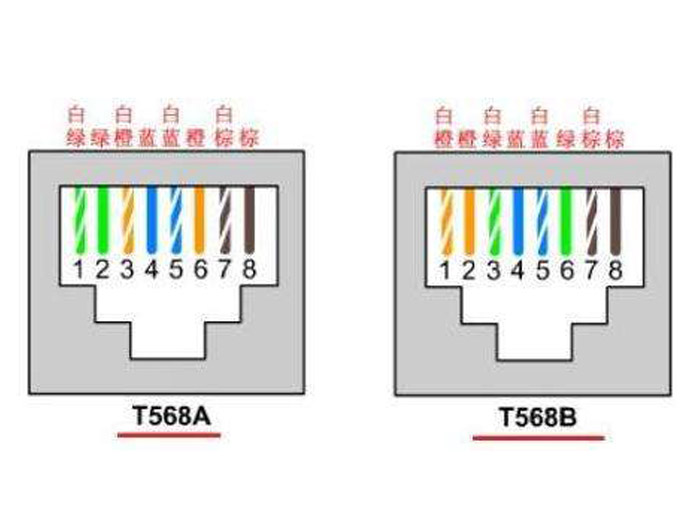

 网线线序说明
  T568A线序列标准:白绿、绿、白橙、蓝、白蓝、橙、白棕色、棕色。
  T 568B线序列标准:白橙、橙、白绿、蓝、白蓝、绿、白棕色、棕色。
  正确查看网线线序的方法为:水晶头的弹片向下,而且有水晶弹片的那一面面朝外,以从左往右的顺序进行查看网线线序。值得我们注意的是:网线水晶头两端的线序标准相同那就是直通线,不同的话就是交叉线。无论是交叉线或者直通线在进行制作的时候都需要查看网线线序,有什么方法可以很好的查看网线线序呢?

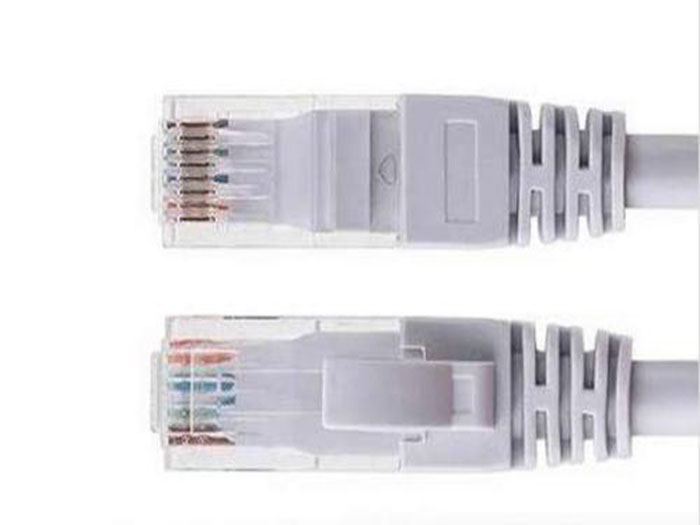

网线水晶头线材
  这个问题很多人都是知道的,那就是使用线束线序检测仪就是可以很好的查看网线线序的。需要注意的是:网线两端的线序标准相同则为直通线,不同则为交叉线下面为您介绍我们查看网线线序户得到的数据
  1.直通网线:水晶头两端都是遵循568A或568B标准,双绞线的每组绕线是一对应的。 颜相同的为-组绕线。
  直通线缆适用场合:交换机UPLINK端口连接交换机普通端口,交换机普通端连接计算机网卡。
光纤线序说明
  2..交叉网线:水晶头-端遵循568A, 而另-端遵循568B的原则。就是两个网络水晶头的线序是交叉连接的,A网络水晶头的1,2对应B网络水晶头的3, 6;而A网络水晶头的3, 6对应B网络水晶头的1,2。颜色相同的为一组线序。
  交叉线缆适用场合: 交换机普通端到交换机普通端口,计算机网卡到计算机网卡。
