线序检测仪增加USB数据线颜色识别的准确性

浏览: | 2020-05-21 09:19
  USB数据线颜色存在差异与区别之处,根据实际用处各个颜色将会有不同的作用,所以成品的USB数据线制造完成后都需要经过一道检测工作,此阶段就是为了确定USB数据线颜色是否错误亦或是其它方面的问题影响,所以本次我们会以这方面的知识进行简单的介绍说明。
 USB数据线检测
  在实际的制造生产中对USB数据线的使用与消耗都比较大,主要充当各种连接通讯或充电等应用,现今存在的一个问题便是关于USB数据线颜色所代表的意义与作用,无论是操作自动型的线序检测仪亦或是人工识别颜色等环节都能够应用到,值得一提的是正负极切记不能弄反,否则将因短路而烧坏USB设备或者运行芯片。

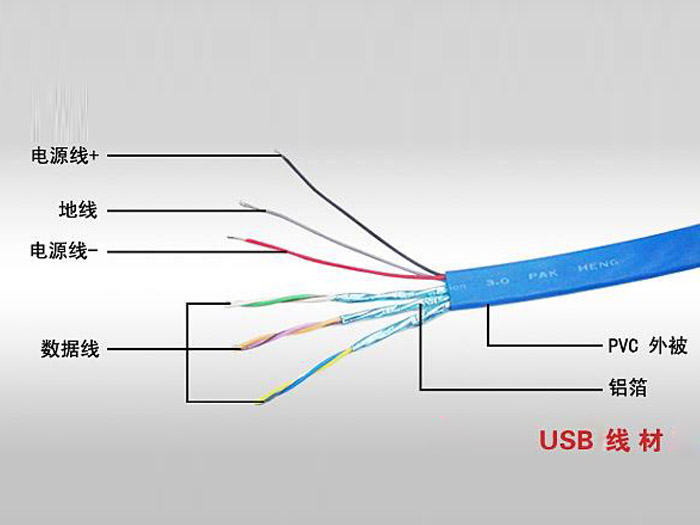

 USB线序说明
  众多条USB数据线颜色将代表不同的含义,比方说红色就是充当电源线的,标识符号主要是VCC、度Power、5V、5VSB,绿色就是USB数据线的正极(DATA+、USBD+、PD+、USBDT+),白色就是USB数据线的负极(DATA-、USBD-、PD-、USBDT+),黑色代表了数据线的地线(GND、Ground)。
  选择线序检测仪进行USB数据线颜色检测有着快、稳、精确等特性,这款设备可根据不同需要而调整颜色模板以及检测阈值,阈值的提高是用于增强颜色识别,反之降低则是减少颜色识别的精度,降低阈值是为了让近色线能够识别检测出来,像USB数据线颜色比较相近的就能通过线序检测仪准确检 测,操作时只需手握USB数据线于固定位置后,就能够快速准确地检测出线材颜色并于屏幕显示控制。

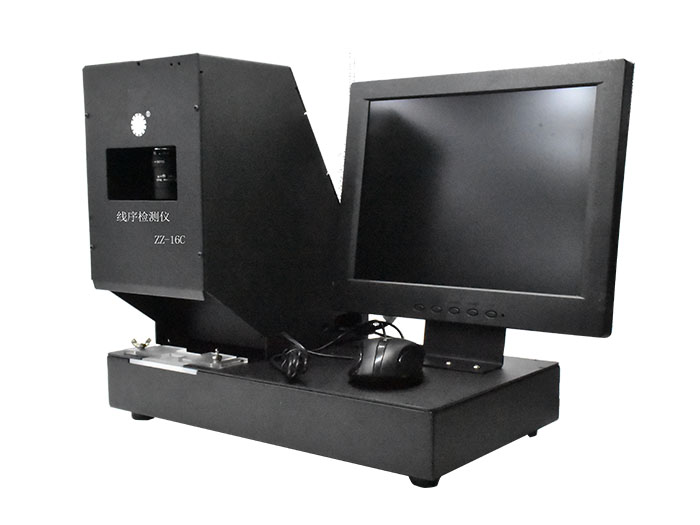

 桌面式线序检测仪
  USB数据线颜色检测以往都是通过人工完成的,现在的生产线推崇自动化技术的引入使用,所以线序检测仪于整个USB数据线的制造环节有着举足轻重的地位。
